基本命令

Router>

(用户模式 )

Router>enable

(进入特权模式 )

Router#(特权模式 )

Router#configure terminal

（进入全局配置模式）

Router(config)#

(全局配置模式）

Router(config)#hostnameXXX

(设置路由器主机名）

Router(config)#enable password 123

(设置特权非密口令）

Router(config)#enable secret123

(设置特权加密口令）

Router(config)#interface f0/6

(进入端口配置模式  )

Router(config-if)#

( 端口配置模式 )

Router(config)#line consode 0

( 进入控制台端口）

Router(config)#line vty 0 4

(进入虚拟终端配置模式）

Router(config- line)#

(虚拟终端配置模式）

Router(config)#router rip

(进入 rip 路由协议配置模式）

Router(config-router)

( rip 路由协议配置模式）

Router(config-router)network 159.105.0.0

(设置参与RIP协议的网络地址，不支持可变长掩码，只有IP 网络号）

Router(config)#router ospf 63

( 进入 ospf 路由协议配置模式）

Router(config-router) #

(ospf 路由协议配置模式）

Router#write memory

(保存配置到路由器的NVRAM中 )

Router#write network tftp

(保存配置到  TFTP 服务器中 )

Router#write erase

( 删除路由配置  )

设置模式 (setup)刚出厂第一次建立配置文件 RXBOOT  模式 密码丢失 ,进入可以恢复密码

exit 逐级退出end 或 ctrl+z直接退至特权模式

基本命令： telnetpingtraceshow

telnet 可以由一台路由器登录到另一台路由器，最多支持5 个连接。

ping  可以通过 echo 协议判断网络的连接情况。

trace 查询网络上数据传输流向的理想工具，测试转发分组的每一步，不可达*** ，退出 Ctrl-Shinf-6 show 查看了解路由器的各种信息。

R1>show flash查看 FLASH

R1>show clock查看时钟

R1>show version查看路由器软件、硬件版本

在特权模式查看：

R1#show configuration查看路由器配置

R1#show ip route查看路由表

R1#show ip protocols查看路由协议的详细信息

配置方式 :

1.使用控制端口 (console) 配置

2.使用 AUX  端口连接一台  Modem, 通过拨号远程配置路由器.

3.使用 telnet 远程登录到路由器上配置.

4.使用 TFTP 服务 , 拷贝配件文件 ,修改配置文件的形式配置路由器

5.通过网络管理协议SNMP 修改路由器配置文件进行配置.

远程虚拟终端配置:

Router(config)#line vty 0 4( 进入虚拟终端配置模式）

Router(config-line)#pasword 7 zzz123(配置远程虚拟终端登录密码)

Router(config-line)#

路由器是互联不同的逻辑子网的设备,因此 ,他的每个接口都必须配置唯一的逻辑地址(IP),telnet  登录时 ,可以使用任意一个处于激活状态的接品的IP,所以路由器不需要单独配置设备管理地址,远程登录时只需要密码即可.

Router(config)#hostname R1  命名路由器  R1

R1(config)#

Router(config)#enable secret xxx123      超级用户加密密码

Router(config)#enable password 7 aaa123     超级用户明文密码

Router#write memory    保存路由器配置到NVRAM中 Router#write network tftp     保存路由器配置到TFTP中 Router#write erase  清除路由器配置

Router(config)#interface g0/8

Router(config-if)# descriptionTo-shenzhen  描述 , 连接到深圳

Router(config)#interface pos 3/0

Router(config)# bandwidth 2500000   设置接口带宽   2.5G,以 kbps 为单位

Router(config)#interface g0/10

Router(config-if)# ip address192.168.1.22 255.255.255.0 配置接口  IP 地址

Router(config)#interface g0/10

Router(config-if)# no  shutdown开启接口

标准以太网

Router(config)#interface E0进入标准以太网Ｅ接口

Router(config-if)#description To-shanghai连接到上海

Router(config-if)#ip address 202.112.7.4 255.255.255.0端口ＩＰ地址

Router(config-if)#bandwidth 1000带宽１Ｇ

Router(config-if)#exit Router(config)#exit Router#

快速以太网

Router(config)#inerface f2/1进入快速以太网f 接口

Router(config-if)#description To-beijing连接到北京

Router(config-if)#ip address 202.112.41.145 255.255.255.240端口ＩＰ地址

Router(config-if)#bandwidth 2000000带宽 2G

Router(config-if)#duplex full模式为全双工（  full 双工hull 半双工auto 自动）

Router(config-if)#no ip directed-broadcast禁止定向子网广播

Router(config-if)#no ip proxy-arp 不作 arp 代理 Router(config-if)#no shutdown 开启端口 . Router(config-if)#exit退出

千兆以太网

Router(config)#inerface g0/1进入千兆以太网g 接口

Router(config-if)#description To-beijing连接到北京

Router(config-if)#ip address 202.112.41.145 255.255.255.240端口ＩＰ地址

Router(config-if)#bandwidth 2500000带宽 2.5G

Router(config-if)#duplex full模式为全双工（  full 双工hull 半双工auto 自动）

Router(config-if)#no ip directed-broadcast禁止定向子网广播

Router(config-if)#no ip proxy-arp 不作 arp 代理 Router(config-if)#no shutdown 开启端口 . Router(config-if)#exit退出

配置POS 接口

Pos 是 packet over SONET/SDH 的缩写，是一种利SONT/SDH提供的高速传输通道直接传送IP数据包的技术  ,

POS技术支持光纤介质  ,是一种高速先进的广域网连接技术.链路层协议主要有PPP和HDLC, 目前可以提供155M,622M,2.5G和

10G的传输速率接口。接口配置参数有接口带宽,接口地址 ,接口链路层协议  ,接口帧格式 , 接口CRC校验和 flag(帧头中净负荷类型标 志位 ),要注意接口参数的一致性。

Router(config)#inerface POS3/0进入快速以太网f接口Router(config-if)#description To-beijing连接到北京Router(config-if)#bandwidth 10000000带宽10G

Router(config-if)#ip address 202.112.41.145 255.255.255.240端口IP地址

Router(config-if)#crc 32( 可选的 crc 校验位是 16 和 32) Router(config-if)#pos framing shd(可选的帧格式是shd 和 sonet)

Router(config-if)#no ip directed-broadcast禁止定向子网广播

Router(config-if)#pos flag s1 s0 2(注意 :s1 s0 =00 表示 sonet 帧数据 , s1 s0 =10<十进制  2> 表示sonet 帧数据)

Router(config-if)#no ip proxy-arp不作 arp代理

Router(config-if)#no shutdown 开启端口

Router(config-if)#exit退出

POS接口实例配置：（2011 年9月网考试题）

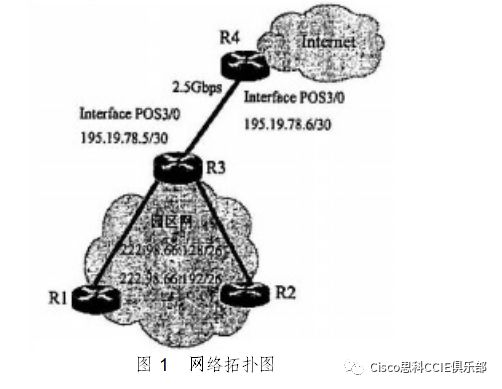

某园区网用2.5Gbps的POS技术与Internet 相连，POS接口的帧格式是SONET。路由协议的选择方案是：园区网内部采用OSPF

动态路由协议，园区网与Internet 的连接使用静态路由。

请阅读以下R3和R4的部分配置信息，并补【6】到【10】空白处的配置命令或参数，按题目要求完成路由器的配置。

R3 的 POS接口、OSPF和缺省路由的配置信息

Router-R3 #configure terminal

Router-R3 (config)#

Router-R3 (config)#interface pos3/0

Router-R3 (config-if)#description To Internet

Router-R3 (config-if)#bandwidth 2500000

Router-R3 (config-if)#ip address 195.19.78.5 255.255.255.252

Router-R3 (config-if)#【 6】crc32

Router-R3 (config-if)#pos framing sonet

Router-R3 (config-if)#no ip directed-broadcast

Router-R3 (config-if)#pos flag【 7】 s1s0 0

Router-R3 (config-if)#no shutdown

Router-R3 (config-if)#exit

Router-R3 (config)#router ospf 65

Router-R3 (config-router)#network 222.98.66.128【 8】area 0

Router-R3 (config-router)#redistribute connected metric-type 1 subnets

Router-R3 (config-router)#area 0 range 222.98.66.128【9 】

Router-R3 (config-router)#exit

Router-R3 (config)#ip route 0.0.0.0.0.0.0.0 195.19.78.6

Router-R3 (config)#exit

Router-R3 #

R4 的静态路由配置信息

Router-R4 #configure terminal

Router-R4 (config) #ip route 222.98.66.128【 10】

【6】 crc；

解析： (config-if)# crc 32  指的是配置  CRC 的校验功能；

【7】 S1 S0 0；

解析：在  pos flag 的设置中， s1 s0=00（十进制  0）表示是  SONET 帧的数据， s1 s0=10（十进制  2 ）表示是 SDH 帧的数据。本题 要求设置为  SONET 帧的数据，故填写为s1 s0 0。

【8】 0.0.0.127；

解析：在路由器的OSPF 配置模式下，可以使用“network ip < 子网号 > <wildcard-mask> area < 区域号 >”命令定义参与OSPF的子网地址。因为整个园区网内部都采用OSPF协议，而园区网由两个子网“222.98.66.128/26”和“ 222.98.66.192/26”两个网址 块组成，对这两个网址块进行汇聚，得到的园区网的网络地址为222.98.66.128/25，其子网掩码为255.255.255.128，所以在

<wildcard-mask> 中应该填写子网掩码的反码，即0.0.0.127。

【9】 255.255.255.128；

解析：可以使用“  area <区域号 > range < 子网地址 > <子网掩码 > ”命令定义某一特定范围子网的聚合。对于本题的网络中，根据

上一题的解释，可知聚合后的网络地址为222.98.66.128/25，所以子网掩码即为255.255.255.128。

【10】 255.255.255.128195.19.78.5；

解析：静态路由配置ip route 源地址目标网段下一跳地址

Loopback(环回接口)接口配置

环回接口是一种应用最为广泛的虚接口, 路由器上没有一个实际的物理接口与之对应. 也没有与其相连接的物理链路. 是一个虚拟

的接口 ,有效值 0 ~ 2 147 483 647.它作为一个路由器的管理地址, 使管理员随时登录路由器进行配置管理.还可以做为  OSPF和BGP的router id.使路由器更稳定可靠.只需分配一个ip地址作为管理地址 ,子网掩码为  255.255.225.255.永远处于激活状态  . Router(config)#interface lookback 0

Router(config-if)#ip address 192.167.167.6 255.255.255.255

Router(config-if)#no ip router-cache Router(config-if)#no ip mroute-cahce Router(config-if)#exit

路由器静态ip 配置

全局模式 : ip router < 目的网络地址  ><子网掩码 ><下一跳路由器的ip 地址 >

Router(config)#ip router 0.0.0.0 0.0.0.0 222.112.41.73( 起始路由器，目的网络，子掩都为0 ，只有下跳路由地址  )

Router(config)#ip router 59.65.96.0 255.255.240.0 222.112.37.1

RIP 动态路由协议配置：

Router(config)#router rip

Router(config-router)#network 159.105.0.0

Router(config-router)#passive-interface Ethernet 0(E0 配置为被动接口，亦即只接收不发送路由更新信息）

Router(config-router)( rip 路由协议配置模式）

OSPF的基本配置：

1、全局模式：networkip  子网号wildcard-maskarea 区域号

单个 IP 地址或网络地址参与OSPF

Router(config)#router ospf 63(进入 OSPF 配置模式，其中63 为 OSPF 在本路由器中的进程。) Router(config-router)#network 131.107.25.1 0.0.0.0 area 0   （其中的  wildcard-mask 是子网掩码的反码）

Router(config-router)#exit

Router(config)#exit

2、使用 area range 命令定义参与OSPF 的子网地址 全局模式： area 区域号  range 子网地址子网掩码

Router(config)#router ospf 63(进入 OSPF 配置模式，其中63 为 OSPF 在本路由器中的进程。) Router(config-router)#area 0 range 212.37.0 255.255.255.0 (area后面的 0 是区域号 )

Router(config-router)#exit

Router(config)#exit

IP访问控制列表

标准 IP 访问控制列表  1 －99  扩展 1300－ 1999  只检查源网络、子网、主机IP 地址来决定对数据包的过滤扩展IP 访问控制列

表100－199 扩展 2000－2699 可根据源地址和目的地址来决定数据包的过滤。另外还可以根据协议，端口号等更精确的控制。

命令 :ip access-list 或 access-list,

1、其中 ,access-list 只能使用表号标识列表,而 IP access-list 即可以使用表号  ,也可以使用名字标识列表.

2、访问控制列表建立并配置好规则后,必须应用于一个接口一个 VTY line或者被其它命令引用后才能生效.

3、外 ,要注意 ACL  的语句 ,ACL 是按照顺序执行的,

4、ACL  的通配符 (wildcard-mask) 实际上是子网掩码的反码.

一、配置标准访问控制列表:

Router>enable(进入特权模式  )

Router#configure terminal  （进入全局配置模式）

Router(config)#access-list 10 permit 211.102.130.0 0.0.0.255 (允许源地址  211.102.130.0 255.255.255.0 子网上的主机登录路由器.)

Router(config)#line vty 0 5 ( 配置应用于虚拟VTY 0 5  上 )

Router(config-line)#access-class 10 in

Router(config)#exit ( 返回上一级 )

Router#show conrfiguration ( 查看访问控制列表配置)

......

Router#show access-lists(查看访问控制列表  )

...... 禁止非法的源地址数据包进出路由器

Router>enable(进入特权模式  )

Router#configure terminal  （进入全局配置模式）

Router(config)#access-list 30 deny 10.0.0.0 0.255.255.255

Router(config)#access-list 30 deny 192.168.0.0 0.0.255.255

Router(config)#access-list 30 deny 127.0.0.0 0.255.255.255

Router(config)#access-list 30 deny 172.16.0.0 0.255.255.255 (deny 禁止 172.16.0.0 0.255.255.255,后为通配符 )

Router(config)#access-list 30 permit any(允许 any=所有的 ) Router(config)#interface g0/1 ( 进入 g0/1 接口 )

Router(config-if)# ip access-group 30 in(配置应用于接口  )

配置扩展访问控制列表

Protocol 协议  source 源地址 ,源头  destination 目的地 operator 管理 ,操作号  operand  取值 ,操作数 (端口号 ) 命令格式 :access-listaccess-list numbe{rpermit/deny }protocol source wildcard-mask destination wildxard-mask eq ⋯

中文 : Access-list 列表号  允许 / 拒绝  协议  源地址通配符  目的地址通配符<>=  端口号

1、拒绝转发所有  IP 地址进出端口号为1434 的 UPD 协议数据包

Router (config)#access-list 130 deny udp any any eq 1434 (拒绝所有端口号为1434 的 UPD 协议数据包 )

Router (config)#access-list 130 permit ip any any(其它的允许通过)

Router (config)#interface g0/1( 进入端口模式  ,应用于端口 ) Router (config-if)#ip access-group 130 in( 所有进出 g0/1)

Router (config-if)#ip access-group 130 out

Router (config)#show access-lists (查看控制列表 )

2、封禁某一台主机

Router (config)#access-list 110 deny ip host 202.112.60.230 any log  ( 拒绝该主机的所有数据包) Router (config)#access-list 110 deny ip any host 202.112.60.230 log( 其它的允许通过 )

Router (config)#access-list 110 permit ip any any

Router (config)#interface g0/1( 进入端口模式  ,应用于端口 ) Router (config-if)#ip access-group 110 in(所有进出  g0/1)

Router (config-if)#ip access-group 110 out

Router (config)#show access-lists (查看控制列表  )

3、封禁 ICMP 协议 ,只允许162.105.141.0/24和 202.38.97.0/24子网的 ICMP 数据包通过路由器

Router (config)#access-list 198 permit icmp 162.105.141.0 0.0.0.255 any

Router (config)#access-list 198 permit icmp 202.38.97.0 0.0.0.255 any Router (config)#access-list 198 deny icmp any any

Router (config)#access-list 198 permit ip any any

Router (config)#interface g0/1( 进入端口模式  ,应用于端口 )

Router (config-if)#ip access-group 198 in( 所有进出 g0/1)

Router (config-if)#ip access-group 198 out Router (config)#show access-lists ( 查看控制列表 Ip access-list  命令

Extended  扩展 standard  标准 ,规格Protocol 协议  source 源地址 ,源头  destination 目的地

operator 管理 ,操作号operand 取值 ,操作数 (端口号 )

全局模式下  ,格式 : ip access-list extended /standard access-list number/ name

命令格式 : {permit/deny }protocol source wildcard-mask destination wildard-mask/operator operand

中文 :允许 /拒绝  协议  源地址通配符  目的地址通配符  <>=  端口号

Router(config)#ip access-list extended 130( 进入表号为  130 扩展访问控制列表配置模式) Router(config-ext-nacl)#

Router(config-ext-nacl)#deny upd any any eq 1434

Router(config-ext-nacl)#permit ip any any .....

Router(config)#interface g0/1

Router(config-ip)#access-group 130 in

Router(config-ip)#access-group 130 out...

Router#show access-lists( 查看访问控制列表  )

用名字标识访问控制列表配置方法:

Extended  扩展 standard  标准 ,规格Protocol 协议  source 源地址 ,源头  destination 目的地

operator 管理 ,操作号operand 取值 ,操作数 (端口号 )

命令格式 :ip access-list exterded│  standard access-list-numb │ name

中文 : Access-list  列表号  允许 / 拒绝  协议  源地址  通配符  目的地址通配符  <>=  端口号

在标准下 :命令格式 :permit│ deny procotol source wildcard-mask destinttion wildcard-mask operator operand

中文 :允许│拒绝协议  源地址通配符  目的地址通配符  <>=  端口号

1.禁止非法地址进出路由器

Router>enable

Router#configure terminal

Router(config)#ip access-list standard test (进入扩展或标准访问控制模式) Router(config-std-nacl)#deny 10.0.0.0 0.255.255.255 log

Router(config-std-nacl)#deny 192.168.0.0 0.0.255.255

Router(config-std-nacl)#deny 127.0.0.0 0.255.255.255

Router(config-std-nacl)#deny 172.16.0.0 0.15.255.255

Router(config-std-nacl)#permit any Router(config-std-nacl)#exit Router(config)#interface g0/1

Router(config-if)#ip access-group test in Router(config-if)#ip access-group test out Router(config-if)#exit

Router(config)#exit

Router#show access-lists

⋯⋯

2.禁止端口号  1434 的 UTP 和 4444 的 TCP 数据包 进入全局模式  :block  区 ,块

Router(config)#ip access-list extended block1434

Router(config-std-nacl)#deny udp any any eq 1434

Router(config-std-nacl)#deny tcp any any eq 4444

Router(config-std-nacl)#permit ip any any Router(config-std-nacl)#exit Router(config)#interface g0/1

Router(config-if)#ip access-group block1434 in

Router(config-if)#ip access-group block1434 out

⋯ ..

Router#show access-lists

DHCP

DHCP 工作流程：

DHCPDISCOVER    广播包   (DHCP 发现 )

DHCPOFFER    单数据包    (DHCP 供给 )

DHCPERQUEST     广播包    (DHCP 请求 )

DHCPACK     单数据包    (DHCP确认 )

1、DHCP 客户机向网络发送一下DHCPDISCOVER 封包，由于客户机没有地址，封包源地址  0.0.0.0，目的地址：255.255.255.255，向网络广播。当客户机第一个DHCP discover 封包发出去  1 秒内没有响应，就会进行第二次广播，总共为四次时间为1 秒，9 秒，13 秒，16 秒。如果都没有得响应则显示错误，5 分钟后再试。

2、DHCP 服务器监听到客户端发出的封包后，就会从没有租出的地址中，选择最前面闲置的IP，及 TCP、 IP 的设定，响应一 个 DHCPOFFER 封包，其中包含租用期限。

3、DHCP协议允许网络上配置多台DHCP服务器，客户机收到多台服务器响应后，挑选一个最先到达的，然后发送一个 DHCPERQUEST包，告诉所有的服务器，接受那一台服务器提供的IP 地址。同时客户机还会向网络发送一个ARP包，确认网络上没有机器在使用当前IP，如果则客户机发出一个包给服务器，服务器会再发送一个包给他。

4、DHCP 服务器收到  DHCPERQUEST 封包后，响应客户机一个DHCPACK 包响应。确认IP 租约正式生效。

Router>enable(进入特权模式 )

Router#configure terminal  （进入全局配置模式）

Router(config)#ip dhcp pool ww1 （建立  DHCP 地址池命名，并进入DHCP配置模式）

Router(dhcp-config)#network 202.96.123.25 255.255.255.0 （配置 IP 地址池的子网地址和掩码） Router(dhcp-config)#ip dhcp excluded-address 192.168.10.2 192.168.10.254 （配置保留地址－除外）

Router(dhcp-config)#default-router address 192.168.10.1（配置默认网关，最多8 个） Router(dhcp-config)#domain-name www.wu.cn  （配置 IP 地址池的域名系统）

Router(dhcp-config)#dns-server address 192.168.10.0（配置  IP 地址池域名服务器）

Router(dhcp-config)#lease dd hh mm（配置租用时间，如：lease 0 8 为 8 个小时）

Router(dhcp-config)#no ip conflict loggin（取消地址冲突记录）

实例：某公司网络管理员使用DHCP 服务器对公司内部主机的IP 地址进行管理。在某DHCP 客户机上连续执行“  ipconfig /all ” 和 ”ipconfig /renew ”命令，执行“ ipconfig /all ”得到的部分信息如图2 所示，执行“ ipconfig /renew ”命令时，在客户机捕获的报 文及相关分析如图3 所示。请分析图中的信息，补全【11】 ~【 15】的内容。

图3在DHCP客户机上执行  ipconfig /renew 时捕获的报文及第2条报文的分析

4、图4是校园网是一台主机在命令行模式下执行某个命令时用Sniffer 捕获的数据包，请根据图中信息回答下列问题。

（1）ftp.pku.edu.cn 对应的 IP 地址是【 16】。

（2）图中①②③处删除了部分显示信息，其中②和③处的信息分别是【17】和【18】。

（3）主机 202.113.64.3 的功能是【19】。

（4）当需要回放捕获的数据包时，可以使用Sniffer 内置的【20】。

获取更多网络资料请扫我



联系我们微信：SPOTO123456QQ群：693862129

为了方便广大网络爱好学习者，特开设QQ群-思科华为资料库693862129，里面已经上传大量网络学习资料，欢迎广大网络工程师进群学习！
